Comment couper et ajuster une tige de selle unifiée


English version

Coupe de la Tige de Selle intégrée des vélos Opus

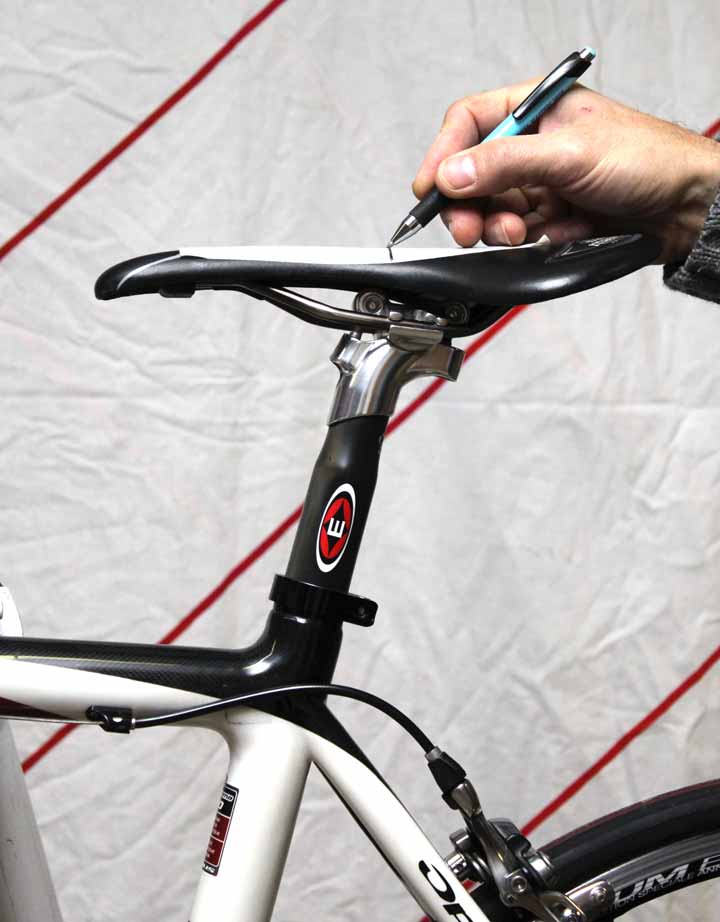

1 - À partir du vélo du cycliste ou d’un appareil de mesure de position reporter la mesure du cycliste : mesurer la selle qui sera utilisée par le cycliste et tracer une ligne au centre.


2 - Mesurer la longueur du centre du pédalier au haut de la selle au niveau de la marque
3 - Mesurer le recul de selle


4 - Retirer la selle et l’installer sur l’attache de la tige intégrée directement sur le vélo Opus


5 - Sur le vélo Opus avec la tige intégrée, mesurer la longueur du centre du pédalier au haut de la selle
6 - Soustraire la mesure du vélo avec la tige de selle intégrée avec la mesure du vélo du cycliste :
Dans cet exemple : 79,2 cm – 69,2 cm = 10,0 cm


7 - Après avoir retiré l’attache de la tige intégrée, transposer la mesure sur la tige de selle intégrée à partir du haut du tube de selle. Protéger la tige intégrée avec un ruban à masquer
Dans cet exemple 10,0 cm à partir du haut


8 - Utiliser un outil à couper les douilles de direction du type SG-7 de Park et l’installer sur la marque sur le tube de selle intégré.


9 - Couper le tube de selle intégré et ébarber au besoin avec un papier sablé fin.

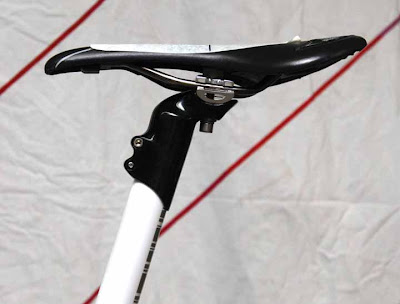

10 - Installer l’attache de la selle bien au fond sur le tube de selle intégré et serrer l’attache avec un couple de 1,3 à 1,6 N/m. Régler le recul de selle et ajuster au besoin.
